MERAKIT LCD MONITOR

Langkah Merakit LCD Monitor

1.       Pengenalan

1.1     Informasi umum

Monitor ini adalah monitor yang memiliki (High Performance intelligent multi scanning color monitor). Dengan TFT LCD screen, speaker stereo  dan MCU digital control dan tanpa radiasi. Dan dikemas dalam bentuk kecil dan tipis sehingga dapat beradaptasi dengan tempat yang kecil. Dan tidak memakan tempat.

1.2     Fitur fitur

Ø  Dapat bekerja dengan resolusi : 1024 X 768@60Hz
Ø  View angle : H, 120o V, 100o
Ø  Active Area : 304.128 mm X 228.096mm
Ø  Pixel pitch : 0.297mm X 0.297mm
Ø  Power saving memenuhi persyaratan EPA enegy star dan VESA DPMS
Ø  Auto color balance  dimana pada saat LCD monitor ini dihubungkan dengan graphic adapter yang berbeda, maka LCD monitor ini secara otomatis akan mengkalibrasi warna hitam dan putih sesuai tegangan referensi.

1.3     Kesiapan Alat kerja dan Komponen  LCD monitor

Komponen LCD Monitor  beserta perlengkapan untuk perakitan dipersiapkan lebih dulu untuk memudahkan perakitan. Perlengkapan yang disiapkan terdiri dari:
·         Komponen LCD monitor
·         Kelengkapan komponen seperti kabel, sekrup, jumper, baut dan sebagainya
·         Buku manual dan referensi dari komponen
·         Alat bantu berupa obeng ( - dan + ), pinset , tang dan gelang anti static


1.1     Keselamatan Kerja dan Komponen
Tindakan pengamanan diperlukan untuk menghindari masalah seperti kerusakan komponen yang disebabkan oleh muatan listrik statis, jatuh, panas berlebihan atau tumpahan cairan. Untuk mencegah kerusakan komponen karena listrik statis, dapat dilakukan dengan beberapa cara, antara lain adalah :
·         Menggunakan gelang anti statis.
·         Tidak menyentuh langsung komponen elektronik, konektor atau jalur rangkaian tetapi memegang pada badan logam atau plastik yang terdapat pada komponen.
1.5 Gambar Bagian – bagian komponen LCD monitor dan kelengkapanya
Gbr. adaptor LCD Monitor
Gbr. Casing bagian depan
Gbr. Casing bagian belakang
Gbr. Speaker
Gbr. kaki LCD Monitor & pengunci kaki LCD Monitor
Gbr. LCD
Gbr. Inverter

Gbr. MainBoard LCD Monitor

1.6  Perakitan
Langkah-langkah dalam perakitan LCD Monitor antara lain adalah :

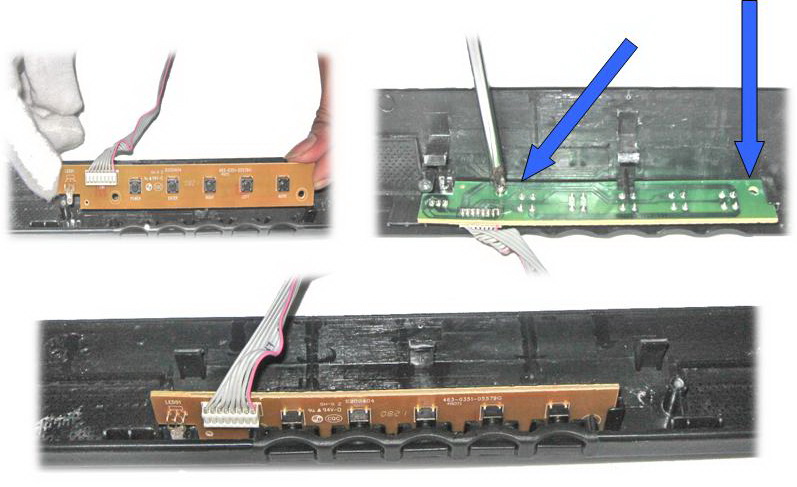

a)      Memasang PCB Switch menu pada casing bagian depan


b)      Memasang LCD pada casing bagian depan
§ Pertama perhatikan lubang pengunci pada LCD, posisinya harus sejajar degan penguncinnya yang terletak pada casing bagian depan


§ Pastikan semua sisi pengaitnya pada posisi yang tepat kemudian pastikan penguncinya terkait dengan sempurna dengan cara menekan penguncinnya.


§ Setelah semua pengunci terkait sempurna untuk lebih kuat pasang scrup nya juga.


c) Setelah itu kita memasang Speaker nya. Pastikan jangan terbalik untuk posisi Right dan Leftnya


d) Setelah pemasangan speaker, pemasangan selanjutnya adalah Mainboard LCD


e) Pemasangan yang berikutnya adalah Modul Inverter


f)      Setelah semua terpasang dengan sempurna maka hubungkan antara Mainboard LCD ,  Inverter , LCD , dan Switch menu dan speaker dalam hal ini  kita harus lebih teliti supaya tidak salah menghubungkan



g)      Setelah semua soket penghubung antar modul terpasang maka tingggal merapikan perkabelan dan menutup dengan casing penutup yang terbuat dari plat hal ini supaya sinyal video tidak terganggu oleh sinyal – sinyal  dari luar


Jangan lupa untuk connector VGA nya harus di baut dengan baut DB

h)      Setelah semua terpasang dengan benar maka tinggal memasang casing belakangnya kemudian dilanjutkan memasang  kaki LCD monitor tidak lupa pada kaki LCD monitor terdapat LOCk harus dipasang

Menutup dengan casing belakang

Memasang kaki monitor

Yang terakhir mengunci kaki monitor LCD

Jadilah 1 unit LCD monitor


1.7  Pengujian
LCD Monitor  yang baru selesai dirakit dapat diuji dengan menghidupkan LCD Proyektor tanpa atau dihubungkan ke perangkat luar Misalnya Personal Computer
Cara melakukan pengujian dengan tanpa dihubungkan dengan perangkat luar sebagai berikut:
  1. Hubungkan adaptor  terminal in DC 12V LCD Monitor dan jeck AC  ke jaringan PLN.
  2. Hidupkan LCD Monitor. Perhatikan tampilan LCD Monitor pada saat dihidupkan akan muncul tampilan logo NECSMK. Lalu akan berlanjut ke mode background.
  3. Tekan tombol pada panel LCD Monitor, cek apakah semua tombol menu berfungsi dengan baik dan tidak.
  4. Bila semua pengecekan diatas sudah dilakukan dan berjalan dengan baik, matikan LCD Proyektor dan cabut kabel AC in dari jaringan PLN.
Cara melakukan pengujian dengan dihubungkan dengan perangkat luar sebagai berikut:
  1. Hubungkan adaptor  terminal in DC 12V LCD Monitor dan jeck AC  ke jaringan PLN.
  2. Hubungkan input Video dan  Audio LCD Monitor ke perangkat luar misal PC.
  3. Hidupkan LCD Monitor. Perhatikan tampilan LCD Monitor  pada saat dihidupkan akan muncul tampilan logo NECSMK. Lalu akan Muncul tampilan desktop dari komputer
  4. Cek juga apakah sinyal audio dari CPU terdengar dari speaker internal LCD Monitor atau tidak. Bila kurang keras, atur volume LCD Monitor dengan atau tombol switch. Menu volume.
  5. Tekan tombol pada panel LCD Monitor, cek apakah semua tombol berfungsi dengan baik dan tidak.
  6. Bila semua pengecekan diatas sudah dilakukan dan berjalan dengan baik, matikan LCD Monitor dan cabut kabel AC in dari jaringan PLN.
1.8 Pengujian dengan Software

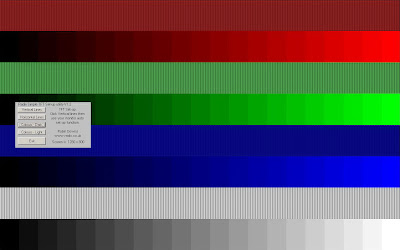

Menggunakan software TFT patern untuk mengetahui baik warna maupun garis yang dihasilkan tidak mengalami cacat
Cara menggunakan :
Double klik file TFT patern yang berexteni ZIp
Klik start maka akan ada beberapa menu pilihan pengetesan



Pengetesan dengan Vertical Lines

Pengetesan dengan Horisonal Lines

Pengetesan dengan Colour Dark
Pengetesan dengan Colour Light

Software TFT patern wonten Mriki

1.9 Penanganan Masalah
Permasalahan yang umum terjadi dalam perakitan LCD Monitor dan penanganannya antara lain:

No
Permasalahan
Penyelesaian / Penanganan
1
LCD Monitor tidak menyala

Cek kabel daya / AC in sudah terhubung ke jaringan PLN atau belum.
2
Sinyal input perangkat luar tidak terdeteksi oleh LCD Monitor5

-             Cek apakah kabel input dari perangkat luar sudah terpasang dengan benar atau belum.
4
Gambar pada screen LCD Proyektor tidak bagus atau tidak sempurna
-             Pastikan setingan sinyal output VGA pada PC sesuai dengan kemampuan LCD Proyektor (Misal setting resolusi video out ke 800x600).
-             Pastikan kabel pada input LCD Monitor sudah terhubung dengan baik.
-             Cek apakah kabel input yang digunakan adalah kabel yang baik / berkualitas.
5
Gambar yang dihasilkan pada LCD Monitor tidak simetris  melengkung dan lainya

-             Atur pada tombol function atau lebih mudahnya bila ada tekan tombol Auto maka LCD monitor akan otomatis menyesuikan dengan kondisi personal computer.
6
Speaker internal pada LCD Monitor tidak bunyi
-             Pastikan kabel input audio sudah terkoneksi dengan baik.
-             Cek volume pada audio in, pastikan tidak pada posisi minimal.
-             Atur volume pada LCD Monitor pada posisi menengah atau atur sesuai dengan selera.
